奥富森（北京）科技发展有限公司

 油田通用计量多通阀

应用范围

应用于油田地面建设工程，油井自动化计量。可代替现有计量管汇及电动三通阀组。配套控制系统，可实现远程自动倒井和自动计量、现场自动倒井和自动计量，还可以通过手动装置实现手动倒井。

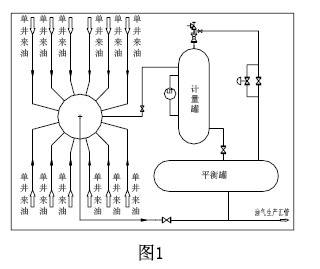

图1是多通阀通用计量工艺图。

结构原理

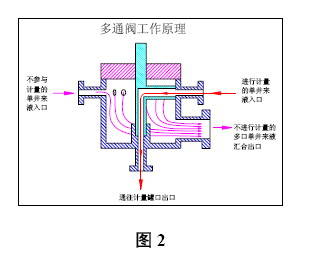

主要由阀体、阀盖、阀芯组件、连接架组成。阀体上有数个油井来油入口，一个汇管出口，一个计量出口。阀芯侧口与选定的油井入口相通，下口与计量口相通。不计量的各口与汇管出口相通。见图2。

性能参数

2.3 产品外观结构及成撬应用

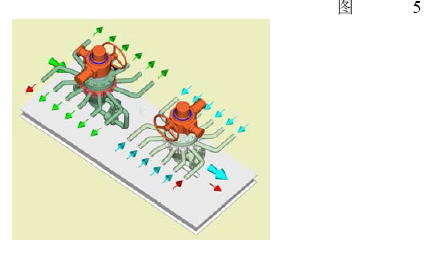

图5为分流计量多通阀，图6为分流计量多通阀与油井计量多通阀的组合使用的成撬图。
